Jeśli zastanawiałeś się kiedyś co to jest sieć wodociągowa, to właśnie w tym wpisie spróbujemy odpowiedzieć na to pytanie. Sieć wodociągowa to złożony system infrastruktury, który ma na celu dostarczanie wody pitnej do domów, budynków i różnych obiektów użyteczności publicznej. Jest to istotna część infrastruktury miejskiej, która umożliwia zaopatrzenie w wodę i zapewnia dostęp do niezbędnych zasobów. Sieci wodociągowe są zazwyczaj zarządzane przez miejskie lub regionalne przedsiębiorstwa wodociągowe, które dbają o utrzymanie, modernizację i eksploatację systemu wodociągowego.
Rodzaje sieci wodociągowej
W zależności od skali i złożoności systemu, istnieją różne rodzaje sieci wodociągowych. Najważniejsze z nich to:
Sieć rozgałęzieniowa
Jest to jeden z podstawowych typów sieci wodociągowych, w którym woda jest dostarczana z jednego źródła do poszczególnych odbiorców w sposób rozgałęziony. Sieć rozgałęzieniowa (promienista) składa się z głównych linii dostarczających wodę do poszczególnych obszarów, a następnie linii rozdzielczych, które dostarczają wodę do poszczególnych budynków lub punktów końcowych. Ta struktura umożliwia elastyczność w zarządzaniu przepływem wody i łatwiejsze wykrywanie awarii, ponieważ zmniejsza ryzyko przerwania całej sieci.
Sieć pierścieniowa
W sieci pierścieniowej (obwodowej) woda jest dostarczana do odbiorców w sposób cyrkulacyjny, tworząc zamknięte pierścienie. Woda płynie w obie strony, a każdy punkt w sieci ma więcej niż jedno źródło zasilania. Ten typ sieci jest bardziej niezawodny w przypadku awarii, ponieważ woda może być dostarczana alternatywnymi trasami. Przerwanie jednej z części sieci nie powoduje całkowitego zatrzymania dostaw wody dla wszystkich odbiorców. Sieci pierścieniowe są często stosowane w większych obszarach miejskich lub przemysłowych.
Sieć mieszana
Sieć mieszana (pierścieniowo-rozgałęzieniowa) łączy elementy sieci rozgałęzionej i pierścieniowej. Oznacza to, że woda jest dostarczana zarówno w sposób rozgałęziony do poszczególnych odbiorców, jak i w sposób pierścieniowy, tworząc zamknięte pętle. Sieć mieszaną łączy elastyczność sieci rozgałęzionej z niezawodnością sieci pierścieniowej. Ta kombinacja pozwala na dostarczanie wody z kilku kierunków, minimalizuje ryzyko przerw w dostawie i ułatwia zarządzanie przepływem wody w zróżnicowanych obszarach.
Wybór konkretnego typu sieci wodociągowej zależy od wielu czynników, takich jak: wielkość obszaru, topografia terenu, liczba odbiorców, budżet, dostępność źródeł wody i wymagania użytkowników. Każdy typ ma swoje zalety i ograniczenia, dlatego istotne jest odpowiednie dopasowanie do konkretnych warunków lokalnych i potrzeb społeczności.
Rodzaje przewodów wodociągowych
Obok głównych rodzajów sieci wodociągowych, należy przytoczyć różne rodzaje przewodów (rur) wodociągowych, występujących w układach sieci wodociągowych. To właśnie od typu rury wodociągowej zależy jaki typ armatury wodociągowej należy wykorzystać do rozbudowy lub modyfikacji sieci. Przewody wodociągowe można podzielić na cztery główne rodzaje, zależnie od ich funkcji i roli w systemie.
Przewody tranzytowe
Przewody tranzytowe są głównymi przewodami wodociągowymi, które transportują wodę na duże odległości między głównym źródłem zaopatrzenia a punktami dystrybucji. Pełnią rolę "arterii" sieci wodociągowej. Mają dużą średnicę i są zwykle układane w prostej linii, minimalizując opory hydrauliczne i straty energii. Zwykle do sterowania i łączenia przewodów tranzytowych stosuje się połączenia kołnierzowe łączone zasuwami kołnierzowymi do sterowania przepływem czynnika. Przewody tranzytowe mogą być wykonane z różnych materiałów, takich jak stal, żelbet, azbestocement AC czy tworzywa sztuczne np. PE, PCV, w zależności od wymagań lokalnych i regulacji prawnych.
Przewody magistralne (główne)
Przewody magistralne są odpowiedzialne za transport wody z przewodów tranzytowych do mniejszych jednostek w systemie sieci wodociągowej, takich jak obszary miejskie czy dzielnice. Mają mniejszą średnicę niż przewody tranzytowe, ale nadal są relatywnie duże. Przewody magistralne są zwykle układane wzdłuż głównych dróg czy ulic, aby zapewnić dostęp do wody dla większych skupisk odbiorców. Mogą być wykonane z różnych materiałów, takich jak żeliwo ŻL, stal czy tworzywa sztuczne.
Przewody rozdzielcze
Przewody rozdzielcze są odpowiedzialne za dostarczanie wody do mniejszych jednostek w systemie sieci wodociągowej, takich jak osiedla, ulice czy budynki. Mają mniejszą średnicę niż przewody magistralne i są gęściej rozmieszczone, aby docierać do poszczególnych odbiorców. Przewody rozdzielcze mogą być wykonane z różnych materiałów, takich jak tworzywa sztuczne, stal nierdzewna czy polietylen.
Przewody domowe
Przewody domowe, znane również jako przewody wewnętrzne lub przyłącza, to ostatni etap sieci wodociągowej, który dostarcza wodę bezpośrednio do budynków i mieszkań. Mają mniejszą średnicę i są zazwyczaj wykonane z metalu lub tworzyw sztucznych, takich jak stal nierdzewna czy polipropylen. Zwykle do łączenia lub rozgałęzienia przyłączy domowych stosuje się nawiertki samonawiercające lub zasuwy z opaską. Przewody domowe są instalowane wewnątrz budynków i łączą się z przewodami rozdzielczymi, umożliwiając dostęp do wody pitnej w poszczególnych lokalach.
Podział przewodów wodociągowych na powyższe cztery rodzaje uwzględnia różne funkcje, jakie spełniają w systemie sieci wodociągowej, od transportu wody na dużą skalę do dostarczania wody do indywidualnych odbiorców. Każdy rodzaj przewodów ma swoje specyficzne cechy i wymagania konstrukcyjne, aby zapewnić niezawodne i efektywne działanie całej sieci wodociągowej.
Elementy sieci wodociągowej
Sieć wodociągowa składa się z różnych elementów, które razem tworzą spójny system. Poniżej przedstawiamy niektóre z głównych elementów.
Rurociągi
Są to rury, przez które przepływa woda. Mogą być wykonane z różnych materiałów, takich jak stal, żeliwo, tworzywa sztuczne czy beton. Rurociągi są kluczowymi elementami sieci wodociągowej i muszą być odpowiednio zaprojektowane i utrzymane, aby zapewnić niezawodne dostarczanie wody.

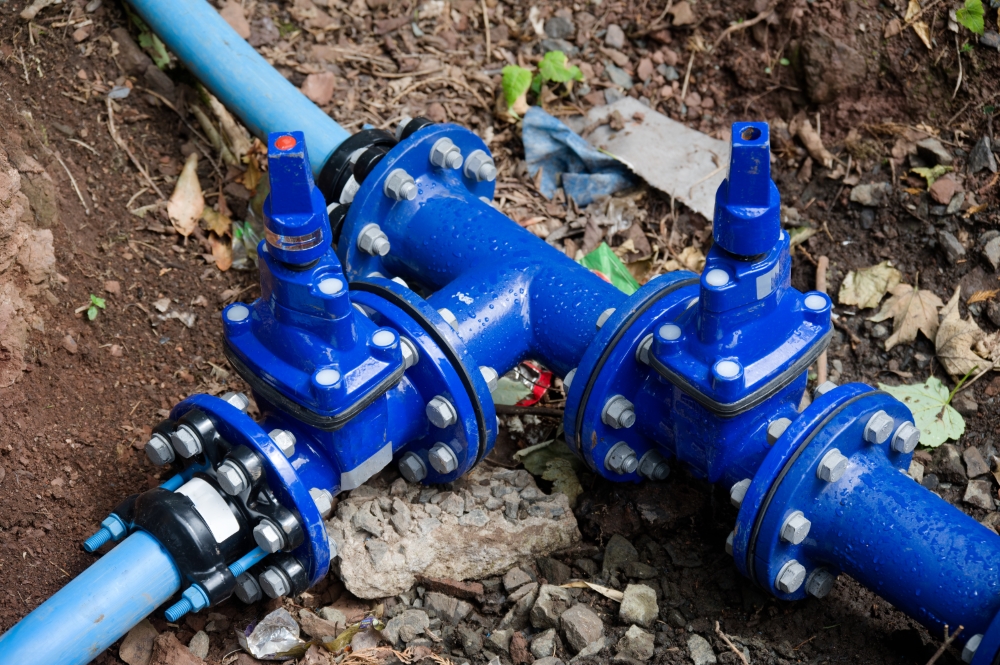

Armatura wodociągowa
To elementy, takie jak zawory, hydranty, zasuwy i rozdzielacze, które kontrolują przepływ wody w sieci. Armatura wodociągowa umożliwia regulację, rozdzielenie i wyłączanie poszczególnych sekcji sieci wodociągowej.
Uzbrojenie sieci wodociągowej
Obejmuje wszelkie elementy zabezpieczające i wspomagające sieć wodociągową, takie jak pompy, stacje uzdatniania wody, rezerwuary i zbiorniki retencyjne. Te elementy zapewniają odpowiednią ilość wody, jej odpowiednie ciśnienie i jakość.
Budowa sieci wodociągowej
Budowa sieci wodociągowej jest procesem skomplikowanym, który wymaga precyzyjnego planowania przestrzennego i realizacji prac ziemnych. Etapy budowy obejmują projektowanie trasy sieci, wybór odpowiednich materiałów, układanie rur, instalację armatury wodociągowej i uzbrojenia. Armatura wodociągowa, taka jak zawory, jest instalowana w celu kontroli przepływu wody. Po zakończeniu budowy sieci, następuje faza testowania i przeprowadzania niezbędnych regulacji, aby upewnić się, że system działa prawidłowo. Regularne konserwacje sieci wodociągowej, jak również jej należyta eksploatacja są niezbędne, aby zapewnić jej niezawodność i utrzymanie wysokiej jakości dostarczanej wody. Ważne jest, aby sieć była budowana zgodnie z obowiązującymi normami i przepisami, co wiąże się z koniecznością zapewnienia bezpieczeństwa, efektywności i trwałości całej infrastruktury.
Armatura wodociągowa
Sieć wodociągowa jest kluczowym elementem infrastruktury miejskiej, która umożliwia dostęp do wody pitnej. Elementy sieci wodociągowej, takie jak rurociągi, armatura wodociągowa i osprzęt do armatury wodociągowej, są niezbędne do poprawnego funkcjonowania systemu. Prawidłowa eksploatacja sieci wodociągowej jest kluczowa dla zapewnienia ciągłości dostarczania wody pitnej i zapewnienia jej wysokiej jakości dla użytkowników.
