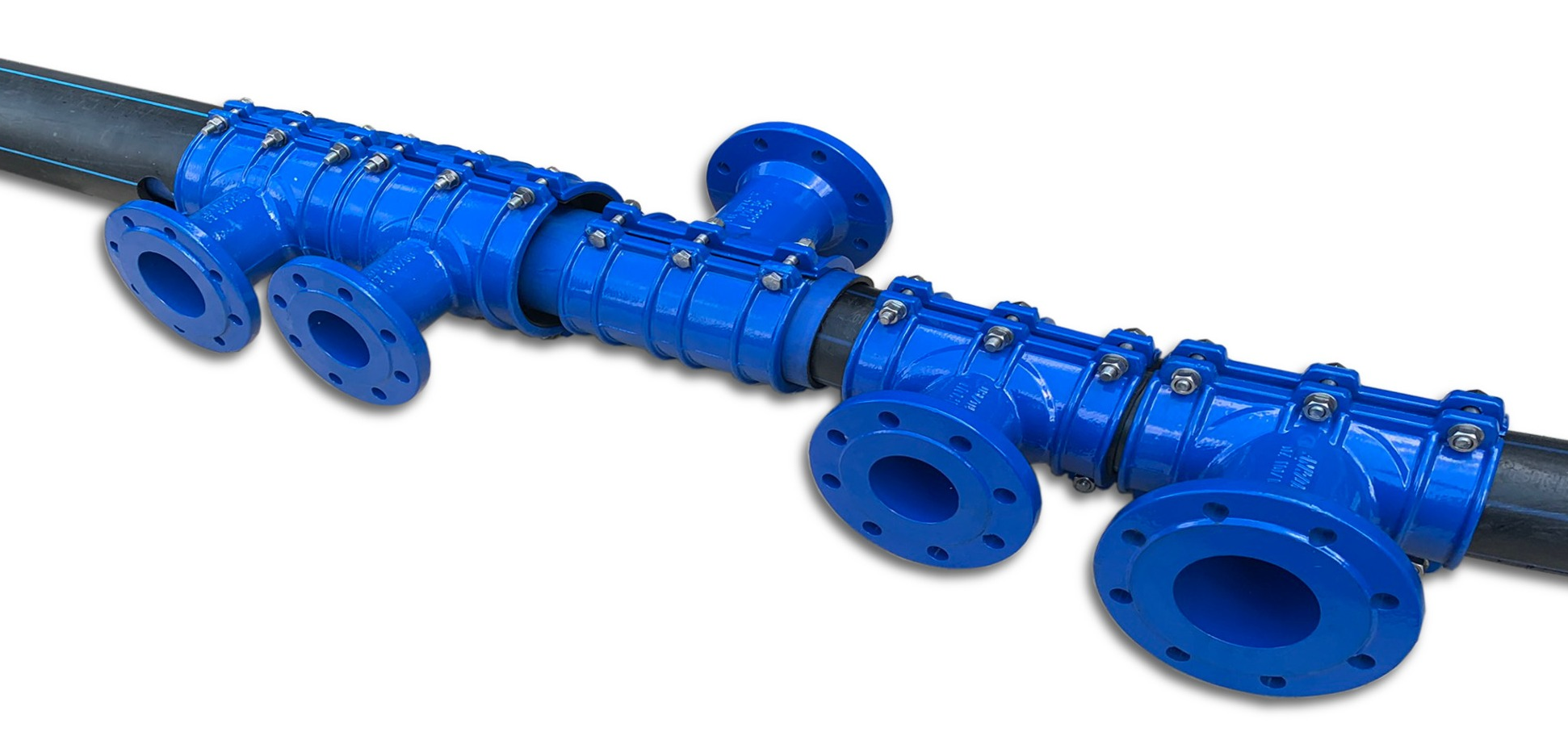

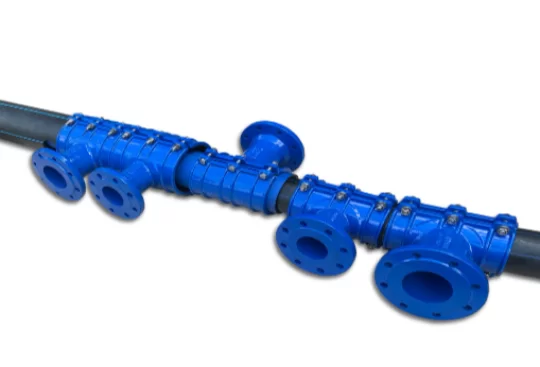

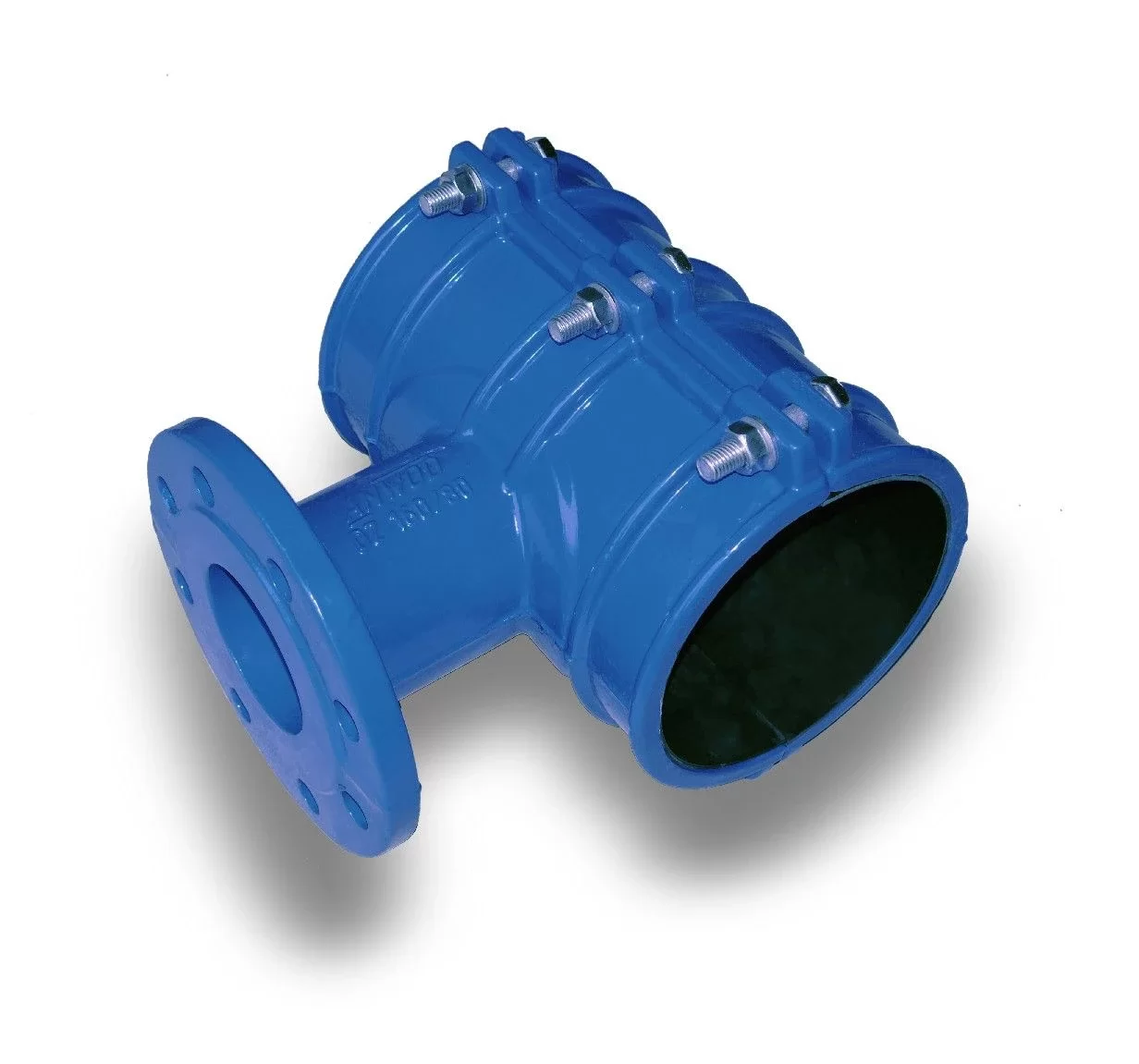

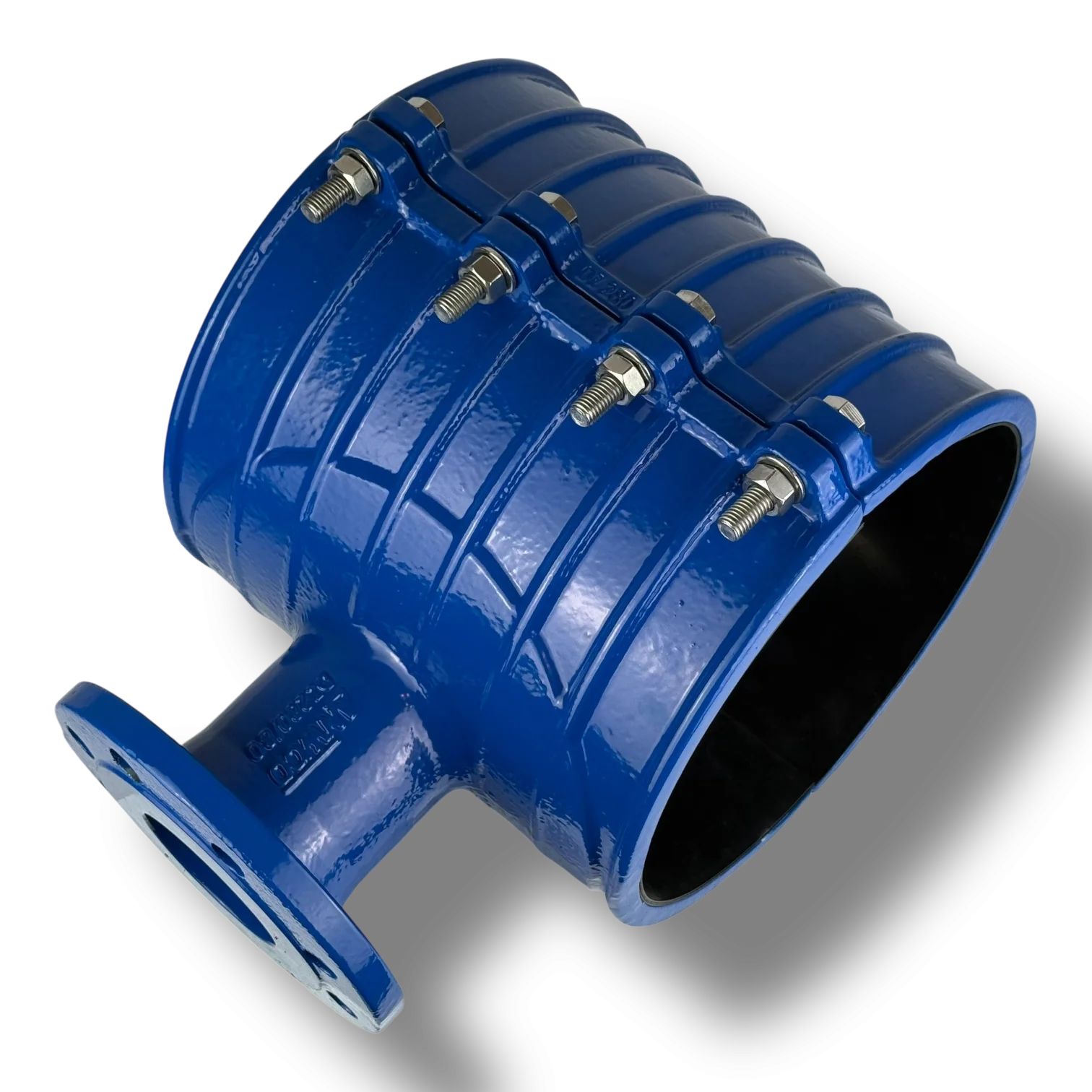

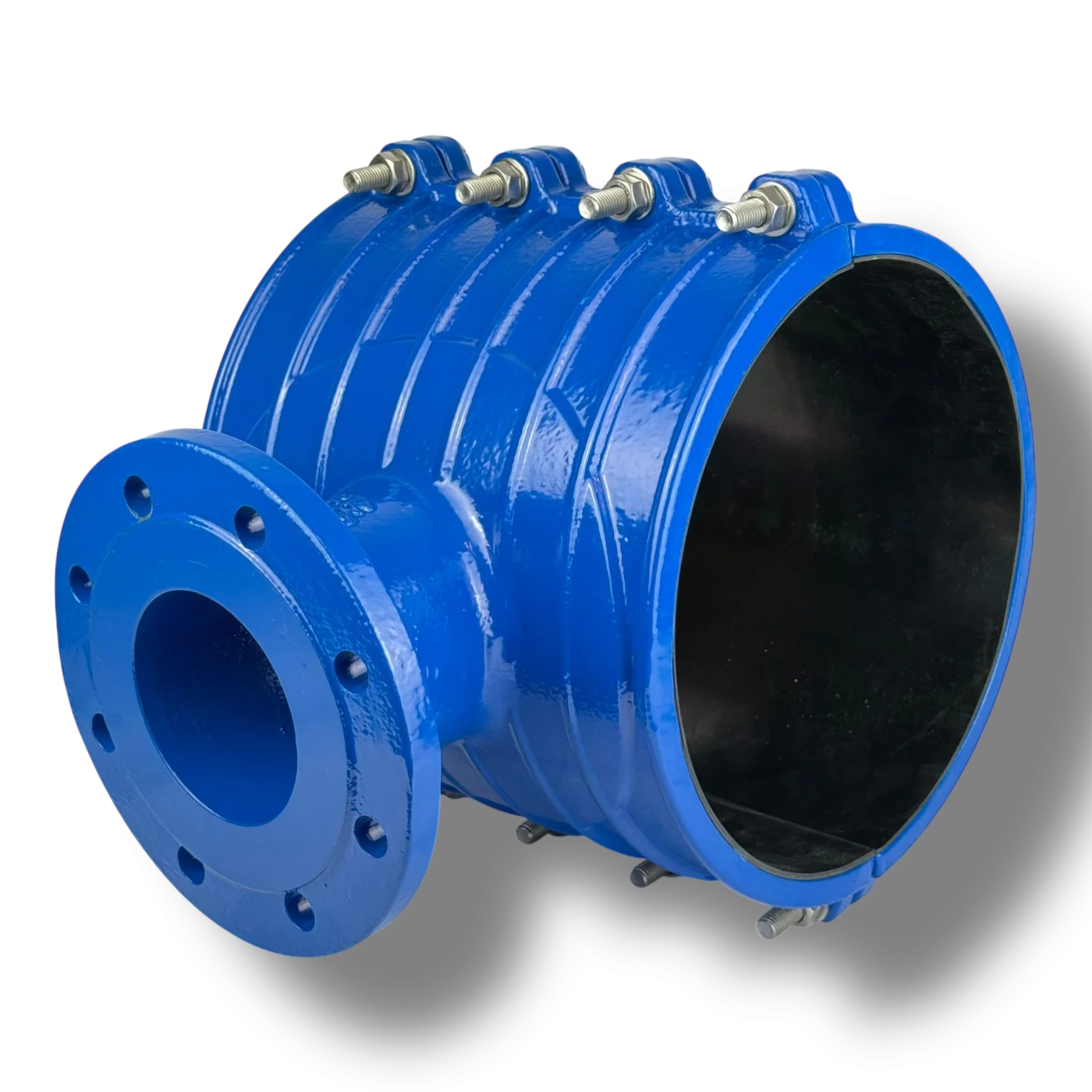

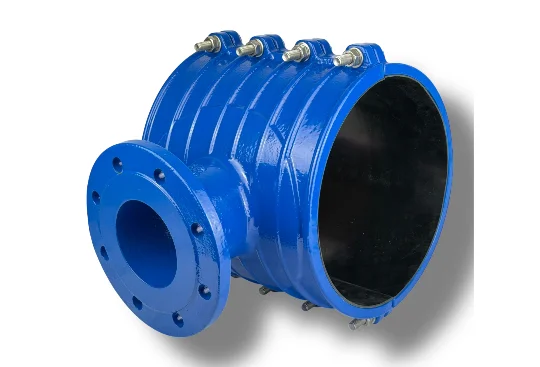

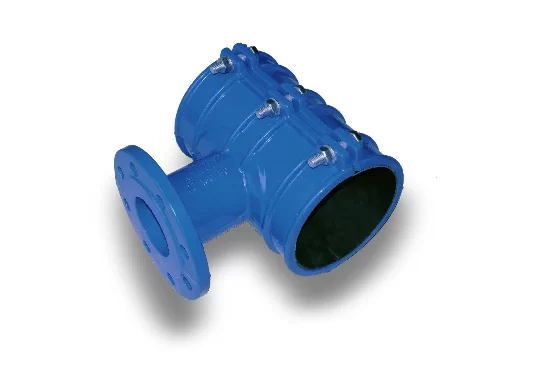

Obejma do nawiercania z odejściem kołnierzowym na rury PCV i PE
SYMBOL PRODUKTU
TR-PE
Przeznaczenie
Obejma do nawiercania z odejściem kołnierzowym służy do wykonania rozgałęzienia sieci wodociągowej nawiercanych aparatem przez zasuwę kołnierzową pod ciśnieniem. Opaska do nawiercania stosowana jest do rurociągów wody pitnej i nieagresywnych ścieków
Specyfikacja
- ciśnienie pracy PN 16
- atest higirniczny B-BK-60210-0307/21
- korpus z żeliwa sferoidalnego EN-GJS-500
- zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, RAL 5005 grubość powłoki 250 μm ÷ 300 μm
- gumowe wkładki wklejone w wewnętrznej części obejmy zapobiegają obrotowi na rurze
- śruby, nakrętki i podkładki cynkowane lub ze stali nierdzewnej A2/A4
- rozstawy otworów w kołnierzu zgodne z normą PN-EN 1092-2:1999

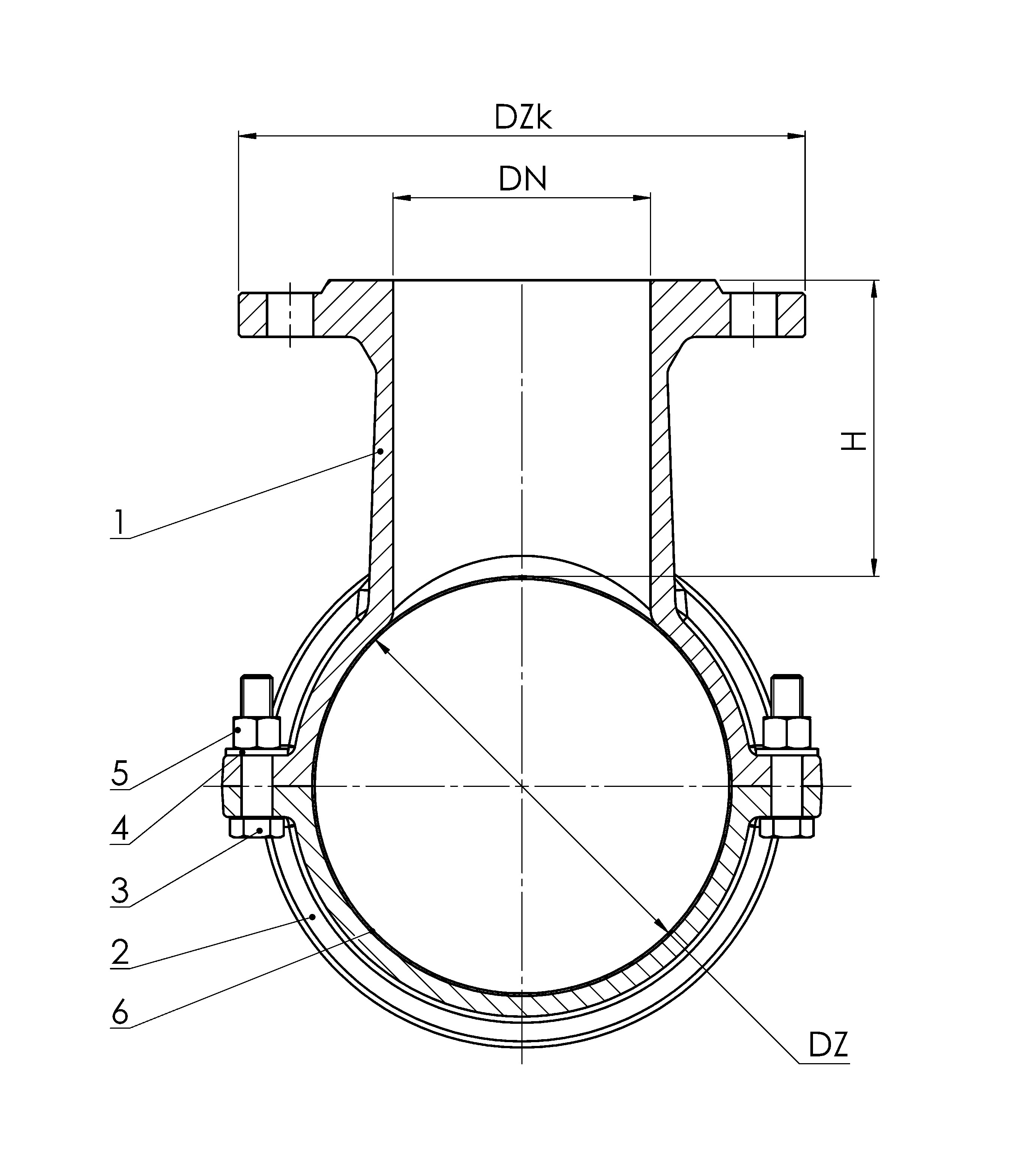

Tabela rozmiarów
| Symbol | DZ rury |
DN kołnierza (odejścia) |
DZk średnica kołnierza |
H wysokość od czoła rury do czoła kołnierza |
L długość zabudowy |
| [mm] | |||||
| TR-PE-090-080 | 90 | 80 | 200 | 120 | 230 |
| TR-PE-110-080 | 110 | 80 | 200 | 240 | |
| TR-PE-110-100 | 110 | 100 | 220 | ||
| TR-PE-125-100 | 125 | 100 | 220 | ||
| TR-PE-160-080 | 160 | 80 | 200 | 250 | |
| TR-PE-160-100 | 160 | 100 | 220 | ||
| TR-PE-200-100 | 200 | 135 | |||
| TR-PE-225-080 | 225 | 80 | 200 | 230 | |
| TR-PE-225-100 | 225 | 100 | 220 | ||
| TR-PE-315-100 | 315 | 280 | |||
Wykaz
- Korpus żeliwny EN-GJS 500
- Obejma żeliwna EN-GJS 500
- Śruba cynkowana lub nierdzewna A2
- Podkładka cynkowana lub nierdzewna A2
- Nakrętka cynkowana lub nierdzewna A2
- Uszczelka obejmy, guma NBR

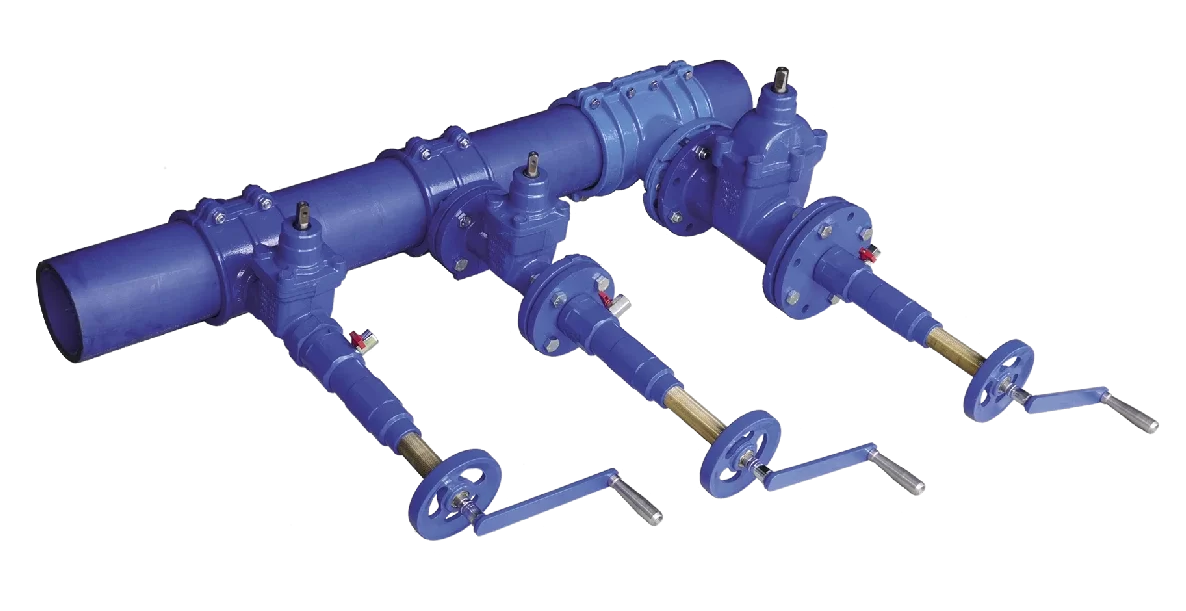

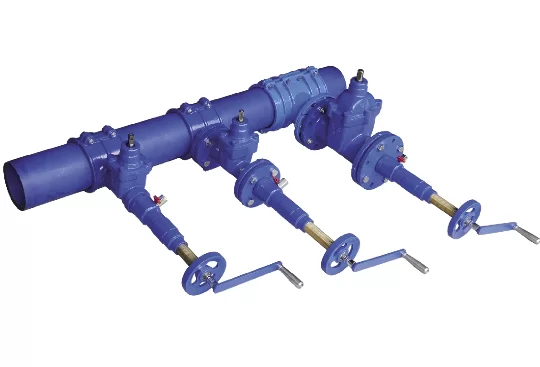

Możliwości nawiercania wodociągów przez obejmy z odejściem kołnierzowym

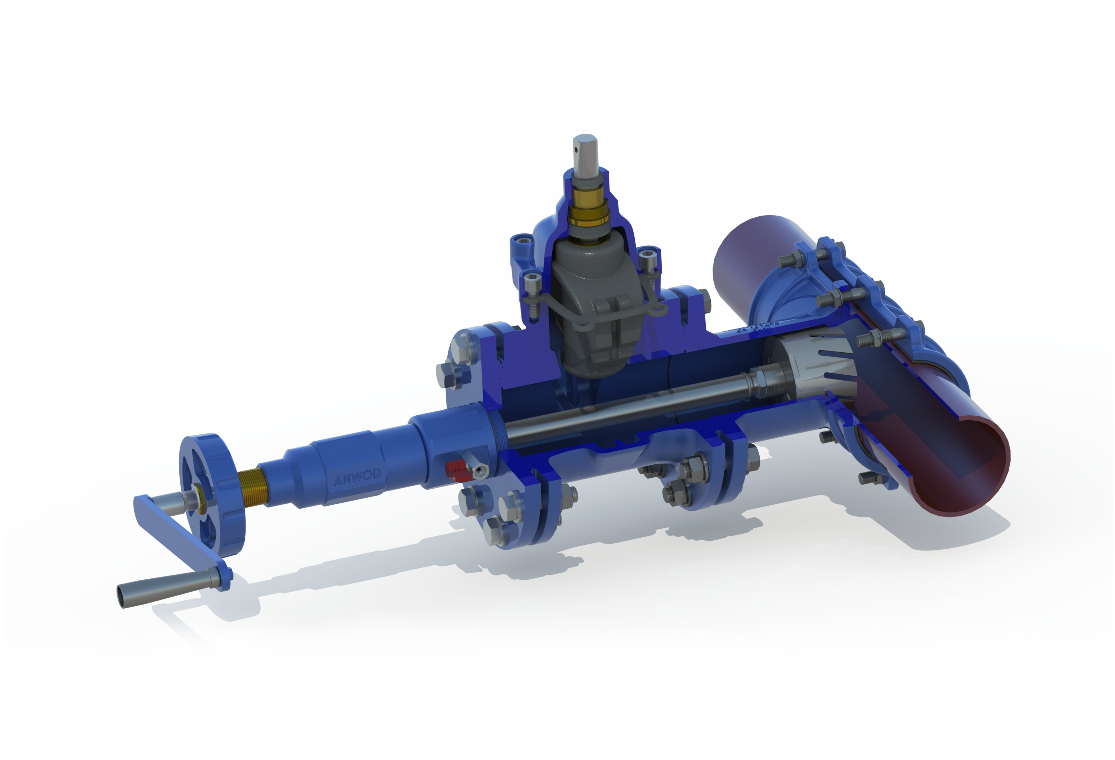

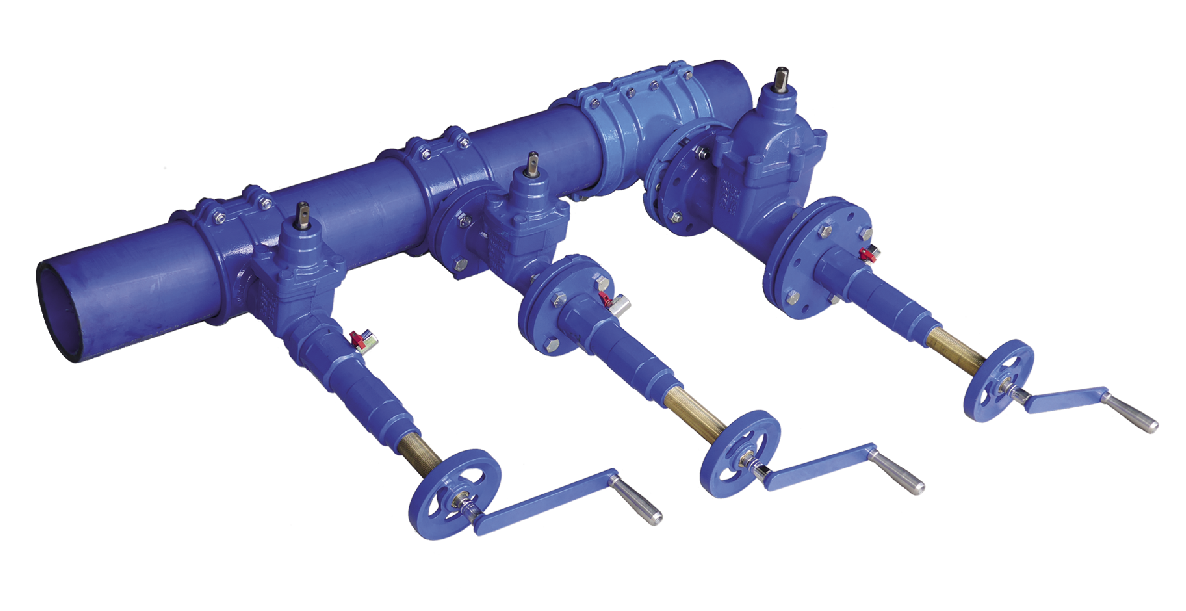

Nawiercanie wodociągów pod ciśnieniem aparatem NAP 99, przez zasuwę kołnierzową DN100 fig 111 AZ 017 oraz dzieloną obejmę kołnierzową DZ110/100 TR 029

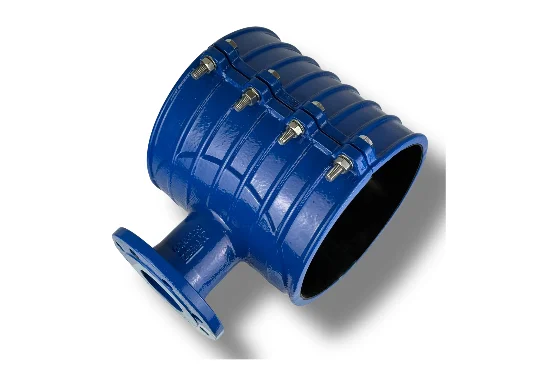

Szeroki wybór obejm do nawiercania wodociągów pod ciśnieniem
