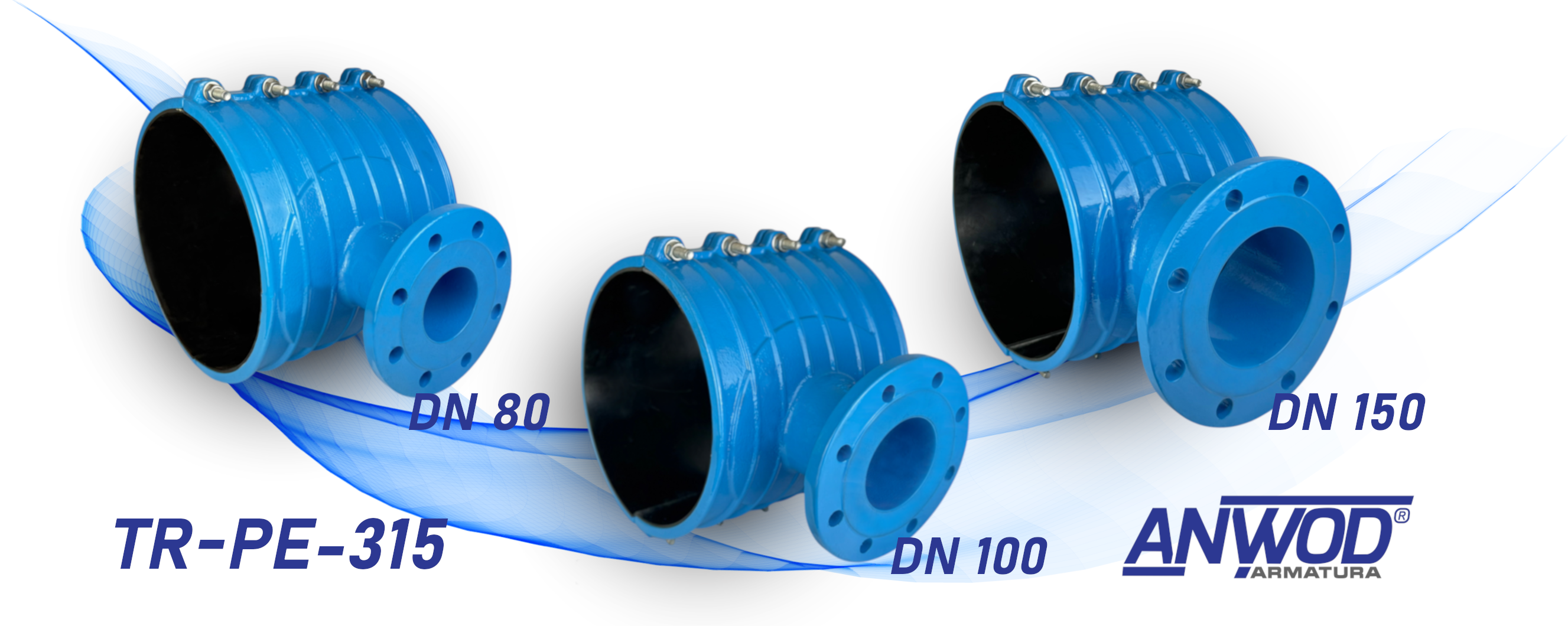

Nowe obejmy kołnierzowe TR-PE-315
Nowe obejmy do nawiercania z odejściem kołnierzowym na rury PE i PCV DZ315
Zastosowanie:
Obejma do nawiercania z odejściem kołnierzowym służy do wykonania rozgałęzienia sieci wodociągowej nawiercanych aparatem przez zasuwę kołnierzową pod ciśnieniem. Opaska do nawiercania stosowana jest do rurociągów wody pitnej i nieagresywnych ścieków.
Specyfikacja:
- ciśnienie pracy PN 16
- atest higirniczny PZH
- korpus z żeliwa sferoidalnego EN-GJS-500
- zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, grubość powłoki 250 μm ÷ 300 μm
- gumowe wkładki wklejone w wewnętrznej części obejmy zapobiegają obrotowi na rurze
- śruby, nakrętki i podkładki wykonane ze stali nierdzewnej A2/A4
- rozstawy otworów w kołnierzu zgodne z normą PN-EN 1092-2:1999
Tabela rozmiarów
|
Symbol produktu |
DZ Średnica zewn. rury |
DN Średnica nominalna kołnierza |
DZk Średnica kołnierza |
H Wysokość od czoła rury do czoła kołnierza |
| [mm] | ||||
| TR-PE-315-080 | 315 | 80 | 200 | 125 |
| TR-PE-315-100 | 315 | 100 | 220 | 125 |
| TR-PE-315-150 | 315 | 150 | 285 | 125 |
