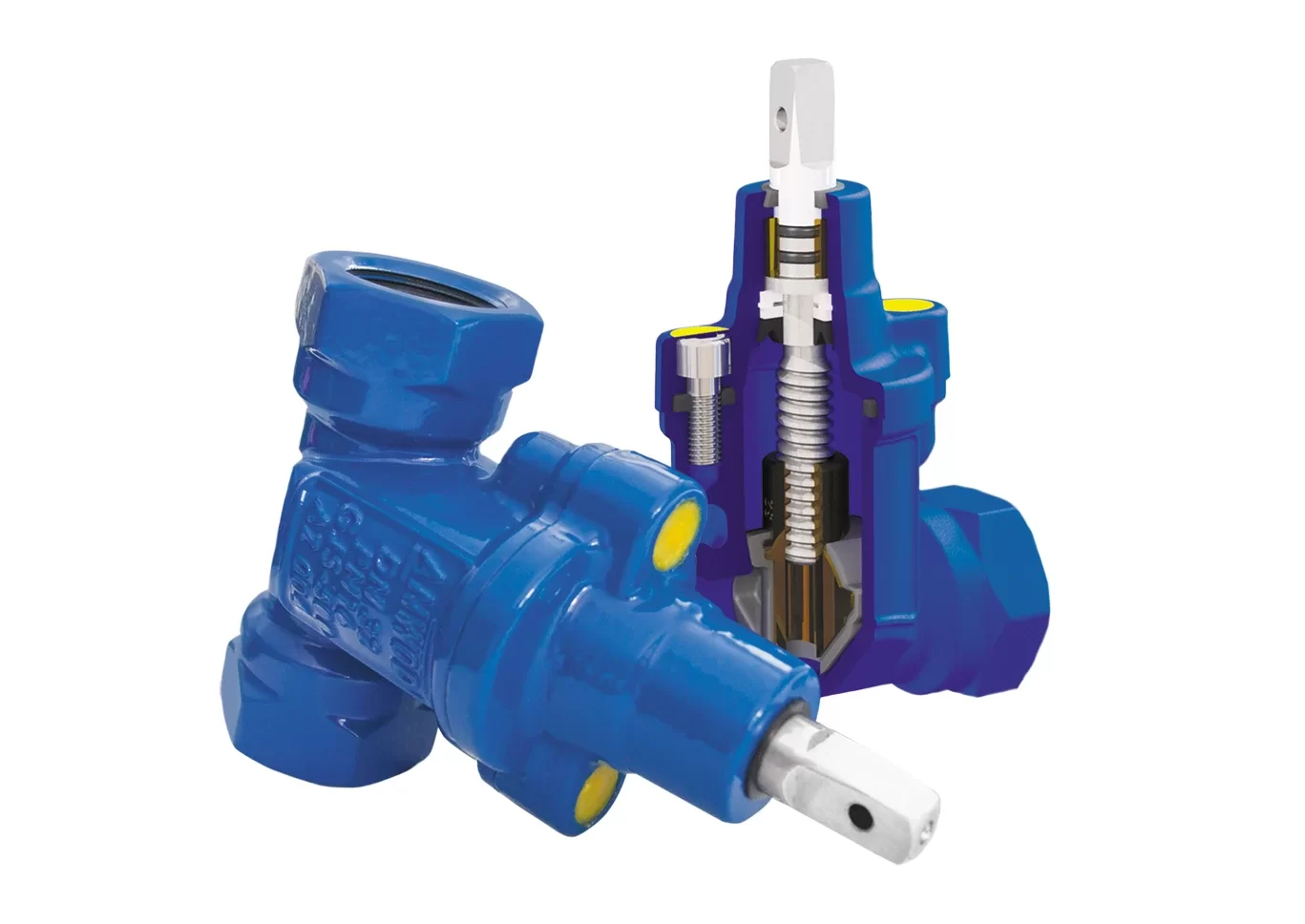

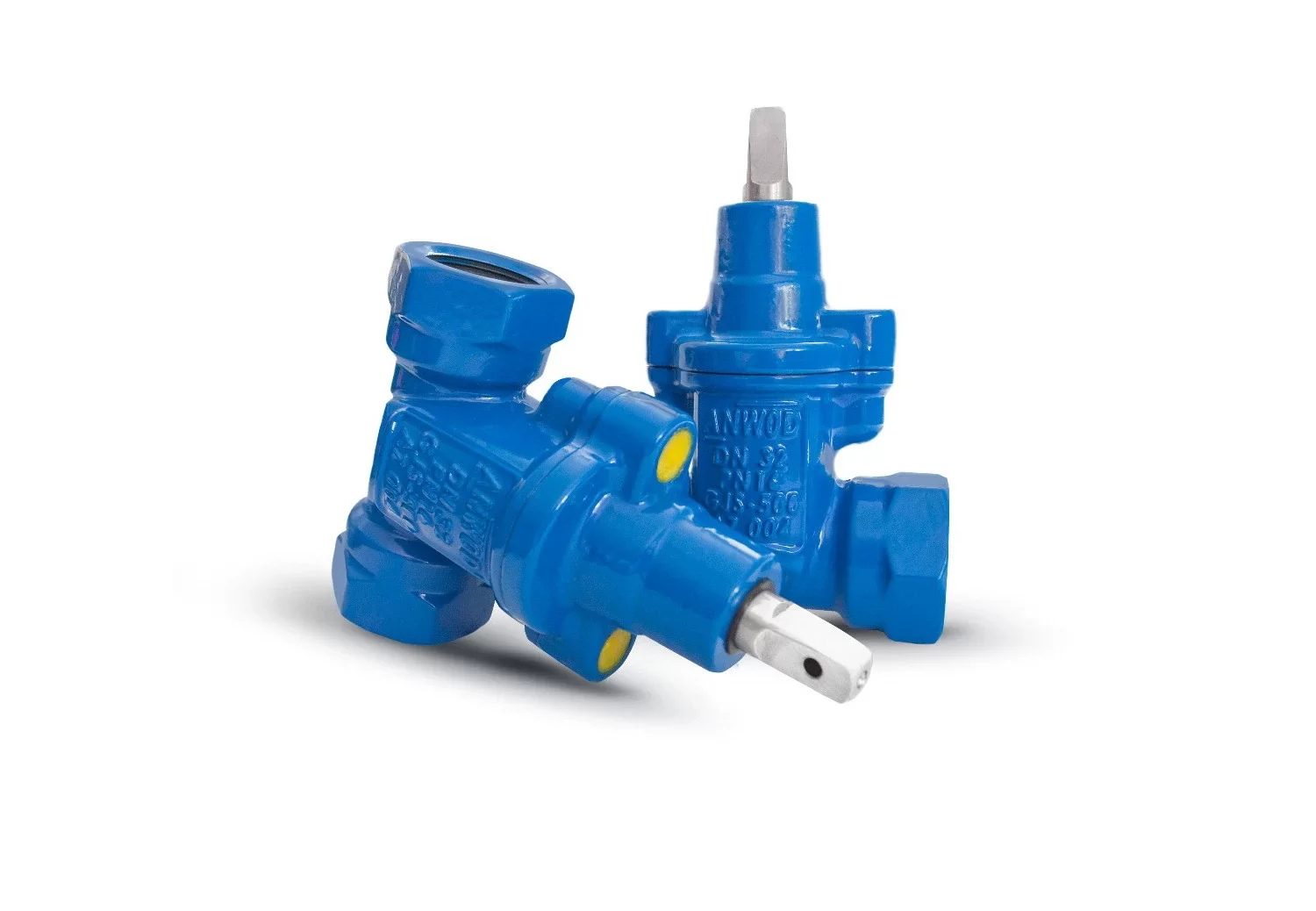

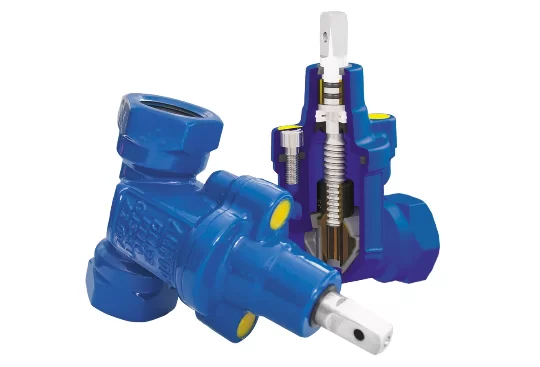

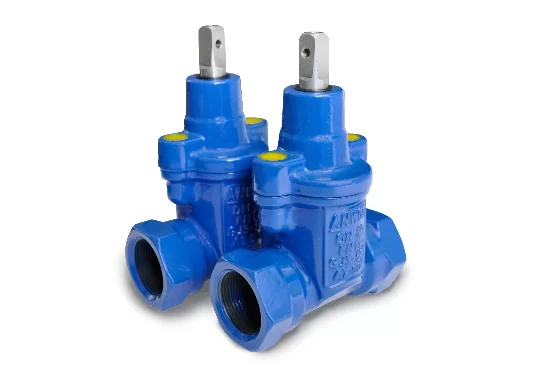

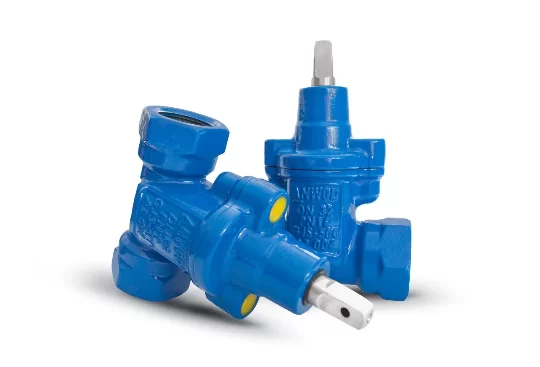

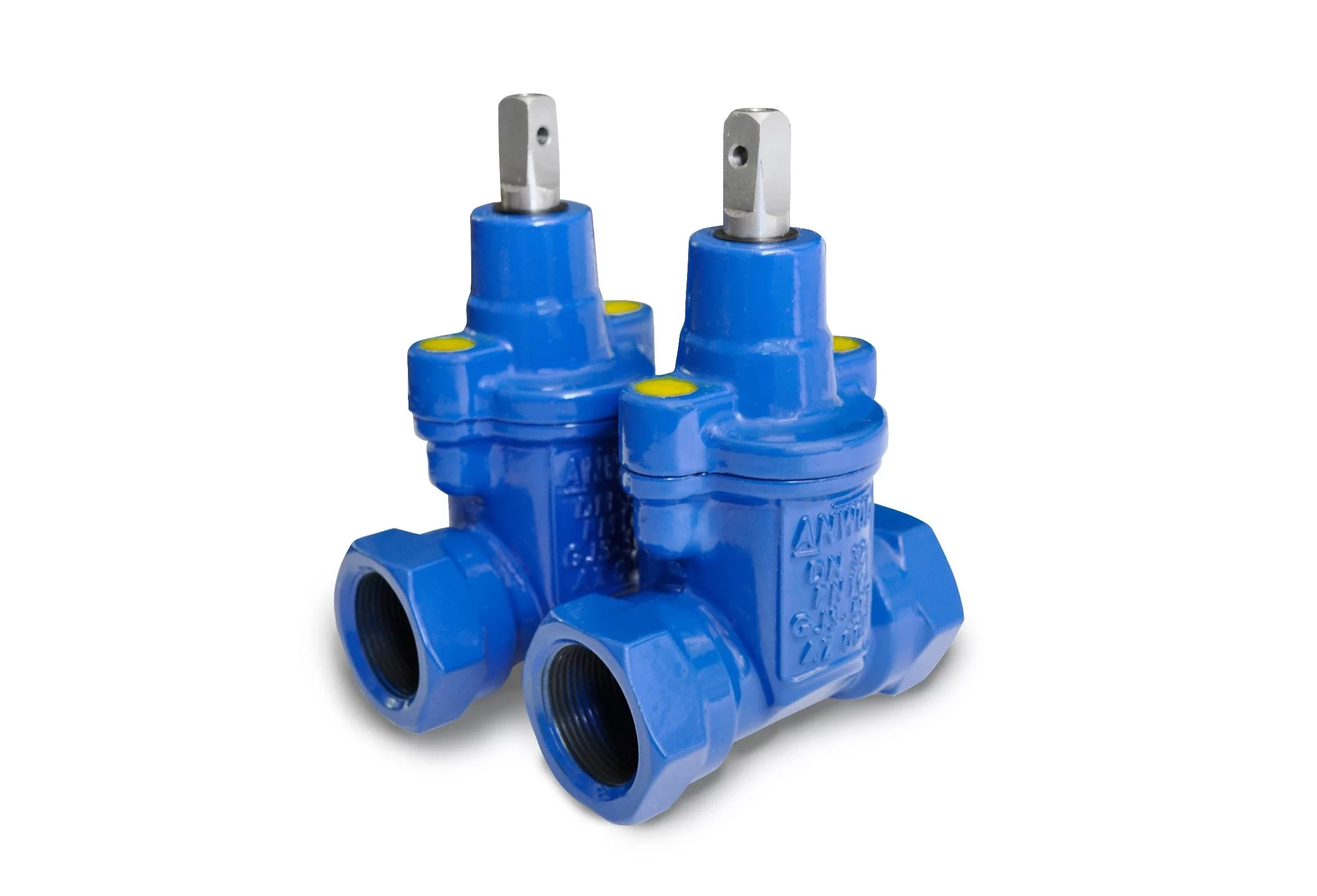

Zasuwa gwintowana M

SYMBOL PRODUKTU

AZ-M

Zadaj pytanie

Przeznaczenie

Zasuwa z klinem gumowym z gwintem jest dedykowana do montażu na sieciach wodociągowych, do bezpośredniej zabudowy w ziemi, komorach i studzienkach. Zasuwa przeznaczona do kontaktu z wodą pitną. Służy do otwierania i zamykania przepływu na instalacjach wodociągowych nadziemnych i podziemnych.

Zasuwa gwintowana M ma nowy zoptymalizowany design. Konstrukcja zaworu bazuje na sprawdzonych rozwiązaniach dedykowanych armaturze zaporowej przy jednoczesnym utrzymaniu niskiej wagi.

Dostępne w konfiguracji z gwintem wewnętrznym Gw/Gw oraz wewnętrznym i zewnętrznym Gw/Gz.

Specyfikacja

Ciśnienie pracy PN 1,6 MPa. Temperatura pracy tmax 40oC
Badania i wymagania zgodne z PN-EN 1074-1:2002
Atest higieniczny B-BK-60210-0307/21
Materiał korpusu - żeliwo sferoidalne SFERO, EN-GJS-500-7, PN-EN 1563:2012
Guma NKJ, atest HK/W/1135/01/2014; Guma NBR 70, atest HK/W/0380/01/2016
Materiał klina - mosiądz MO59 wulkanizowany gumą NKJ
Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa HK/W/0399/01/2016, RAL 5005 grubość 250 μm ÷ 300 μm
Gwinty rurowe według:
- PN-EN ISO 228-1:2005
- PN-EN ISO 228-2:2005

Tabela rozmiarów

Symbol	Zasuwa	L [mm]	H [mm]	Gw [cale]	Gz [cale]	S1 [mm]
AZ-M-32	DN32	125	185	1 ¼"	-	12
AZ-M-32-GZ40	DN32	125	185	1 ¼"	1 ½"	12
AZ-M-40	DN40	125	195	1 ½"		12
AZ-M-40-GZ50	DN40	125	195	1 ½"	2"	12

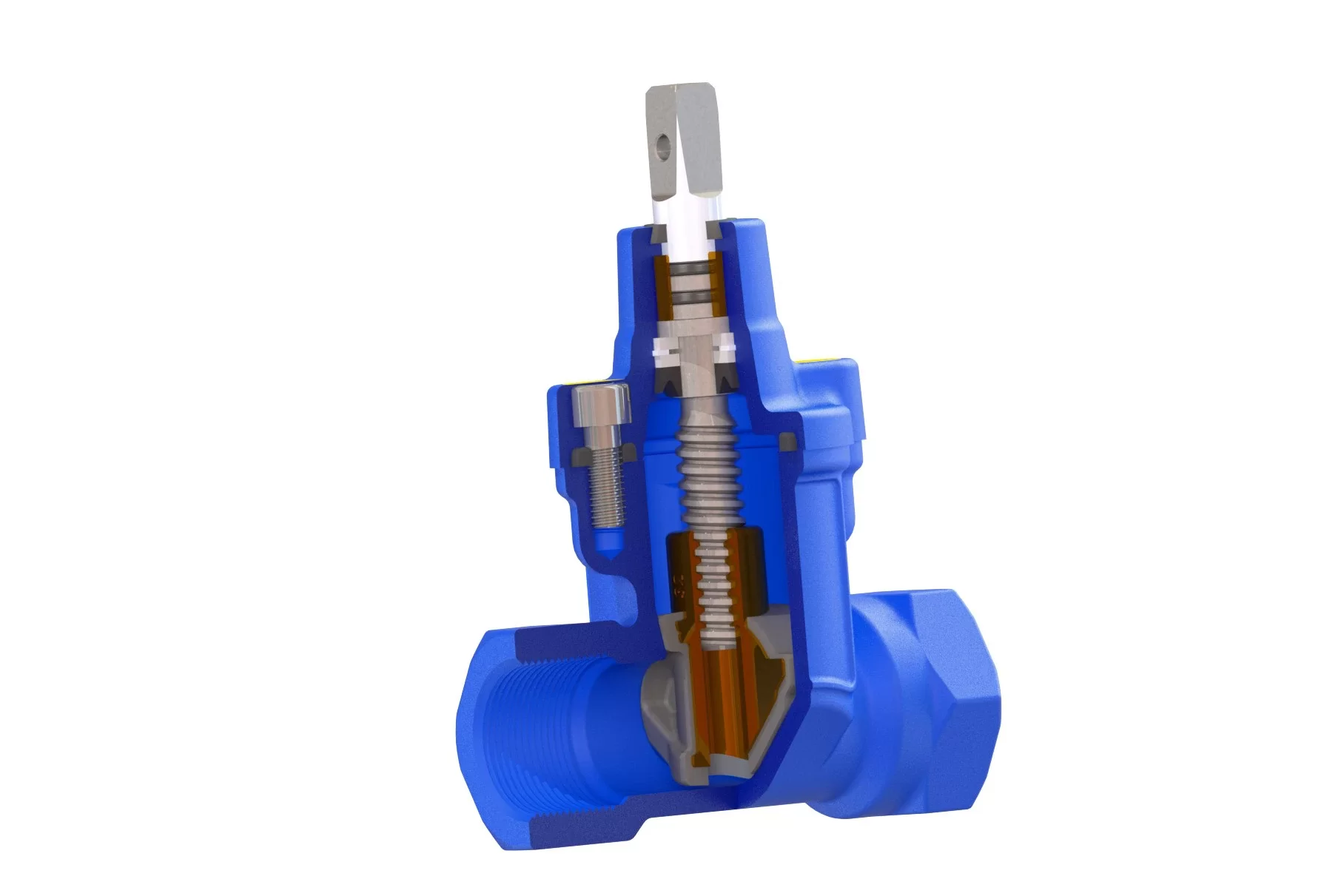

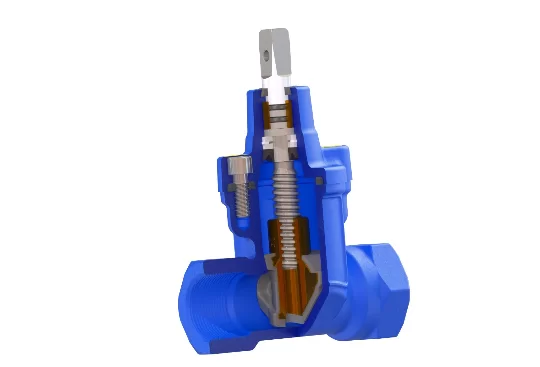

Wykaz

Korpus, SFERO EN-GJS-500-7, PN-EN 1563-2012
Pokrywa, SFERO EN-GJS-500-7, PN-EN 1563-2012
Kuty klin mosiężny MO59, wulkanizowany gumą NKJ, atest HK/W/1135/01/2014
Trzpień 2H13, Stal x20Cr13, PN-EN 10088-1:2014
Zabezpieczenie trzpienia, A2
Podkładka, PTFE
Uszczelniacz, NKJ, HK/W/1135/01/2014
Tuleja prowadząca MO58, CW614N PN-EN 12164:2016
Pierścień typu "0" NBR 70, HK/W/0380/01/2016
Zgarniacz brudu NKJ, HK/W/1135/01/2014
Uszczelka pokrywy, NKJ, HK/W/1135/01/2014
Śruby mocujące pokrywę, M10, PN-EN ISO 4762:2004
Zabezpieczenie śruby
