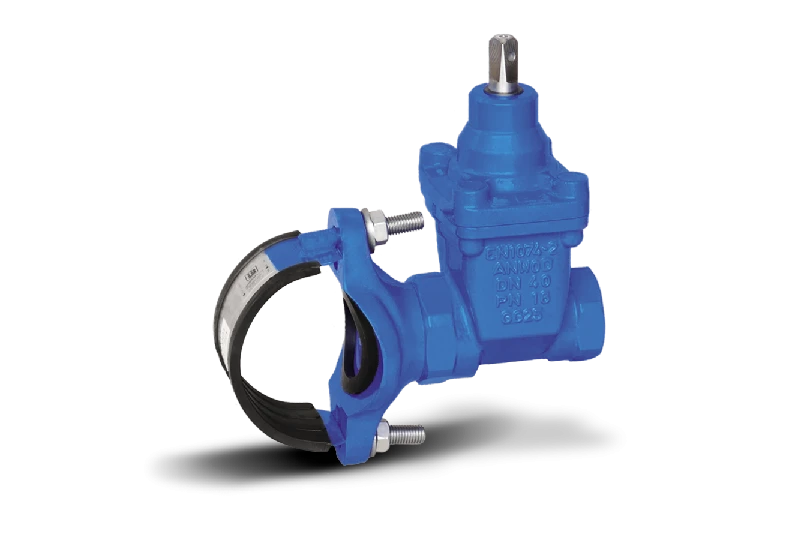

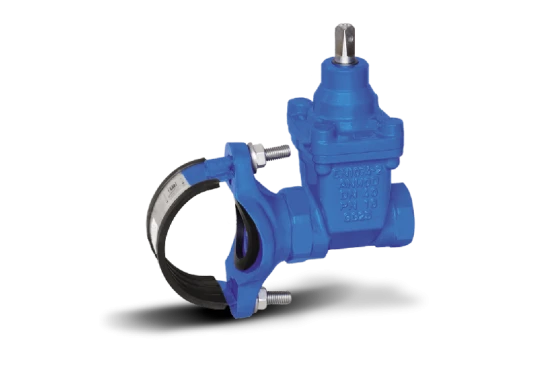

Zasuwa z opaską na rury żeliwne, stalowe, AC
SYMBOL PRODUKTU
NWZ-ZL
Przeznaczenie
Służy do wykonywania przyłączy domowych na wodociągu z rury żeliwnej, stalowej lub azbestowo-cementowej również pod ciśnieniem przy użyciu przyrządu do nawiercania.
Specyfikacja
- Ciśnienie pracy 1,6 MPa. Temperatura pracy tmax 40°C
- Atest higieniczny B-BK-60210-0307/21
- Korpus zasuwy do przyłączy domowych: żeliwo szare ZL250, EN-GJL-250, PN-EN 1561:2012 / żeliwo sferoidalne GGG 50, EN-GJS 500, PN-EN 1563:2012
- Zabezpieczenie antykorozyjne - farba proszkowa: poliestrowo-epoksydowa, atest HK/W/0399/01/2016; RAL 5005, grubość 250 μm ÷ 300 μm
- Guma NKJ, atest HK/1135/01/2014; Guma EPDM, atest HK/W/0713/01/2013
- Badania i wymagania zgodne z PN -EN 1074-1:2002
- Gwinty rurowe:
- PN-EN ISO 228-1:2005
- PN-EN ISO 228-2:2005
Tabela rozmiarów
| Symbol | Typ zasuwy | Oznaczenie DN/dw | Średnica nom. wodociągu DN [mm] | Średnica nom zasuwy DNz [mm] | Gwint zasuwy Gz [cale] | Długość zabudowy L [mm] | Wysokość zabudowy H [mm] |
| NWZ-ZL-32-080 | DN 32 | 80/1¼" | ø 80 | ø 32 | R 1¼" | 160 | 210 |
| NWZ-ZL-32-100 | 100/1¼" | ø 100 | |||||
| NWZ-ZL-32-125 | 125/1¼" | ø 125 | |||||
| NWZ-ZL-32-150 | 150/1¼" | ø 150 | |||||
| NWZ-ZL-32-180 | 180/1¼" | ø 180 | |||||
| NWZ-ZL-32-200 | 200/1¼" | ø 200 | |||||
| NWZ-ZL-32-250 | 250/1¼" | ø 250 | |||||
| NWZ-ZL-32-300 | 300/1¼" | ø 300 | |||||
| NWZ-ZL-40-080 | DN 40 | 80/1½" | ø 80 | ø 40 | R 1½" | 170 | 210 |
| NWZ-ZL-40-100 | 100/1½" | ø 100 | |||||
| NWZ-ZL-40-125 | 125/1½" | ø 125 | |||||
| NWZ-ZL-40-150 | 150/1½" | ø 150 | |||||
| NWZ-ZL-40-180 | 180/1½" | ø 180 | |||||
| NWZ-ZL-40-200 | 200/1½" | ø 200 | |||||
| NWZ-ZL-40-250 | 250/1½" | ø 250 | |||||
| NWZ-ZL-40-300 | 300/1½" | ø 300 | |||||
| NWZ-ZL-50-080 | DN 50 | 80/2" | ø 80 | ø50 | R 2" | 180 | 215 |
| NWZ-ZL-50-100 | 100/2" | ø 100 | |||||
| NWZ-ZL-50-125 | 125/2" | ø 125 | |||||
| NWZ-ZL-50-150 | 150/2" | ø 150 | |||||
| NWZ-ZL-50-180 | 180/2" | ø 180 | |||||
| NWZ-ZL-50-200 | 200/2" | ø 200 | |||||
| NWZ-ZL-50-250 | 250/2" | ø 250 | |||||
| NWZ-ZL-50-300 | 300/2" | ø 300 |

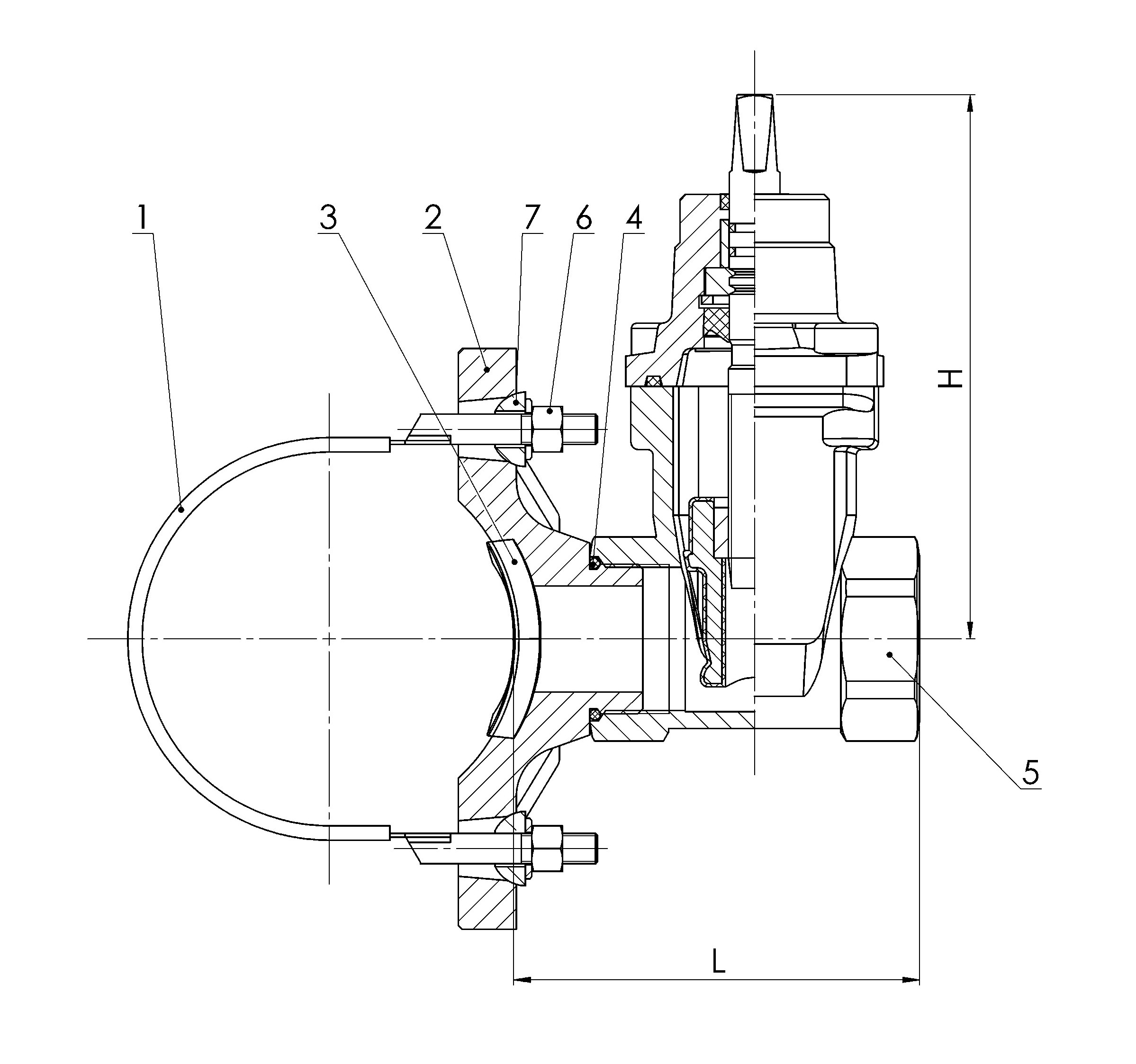

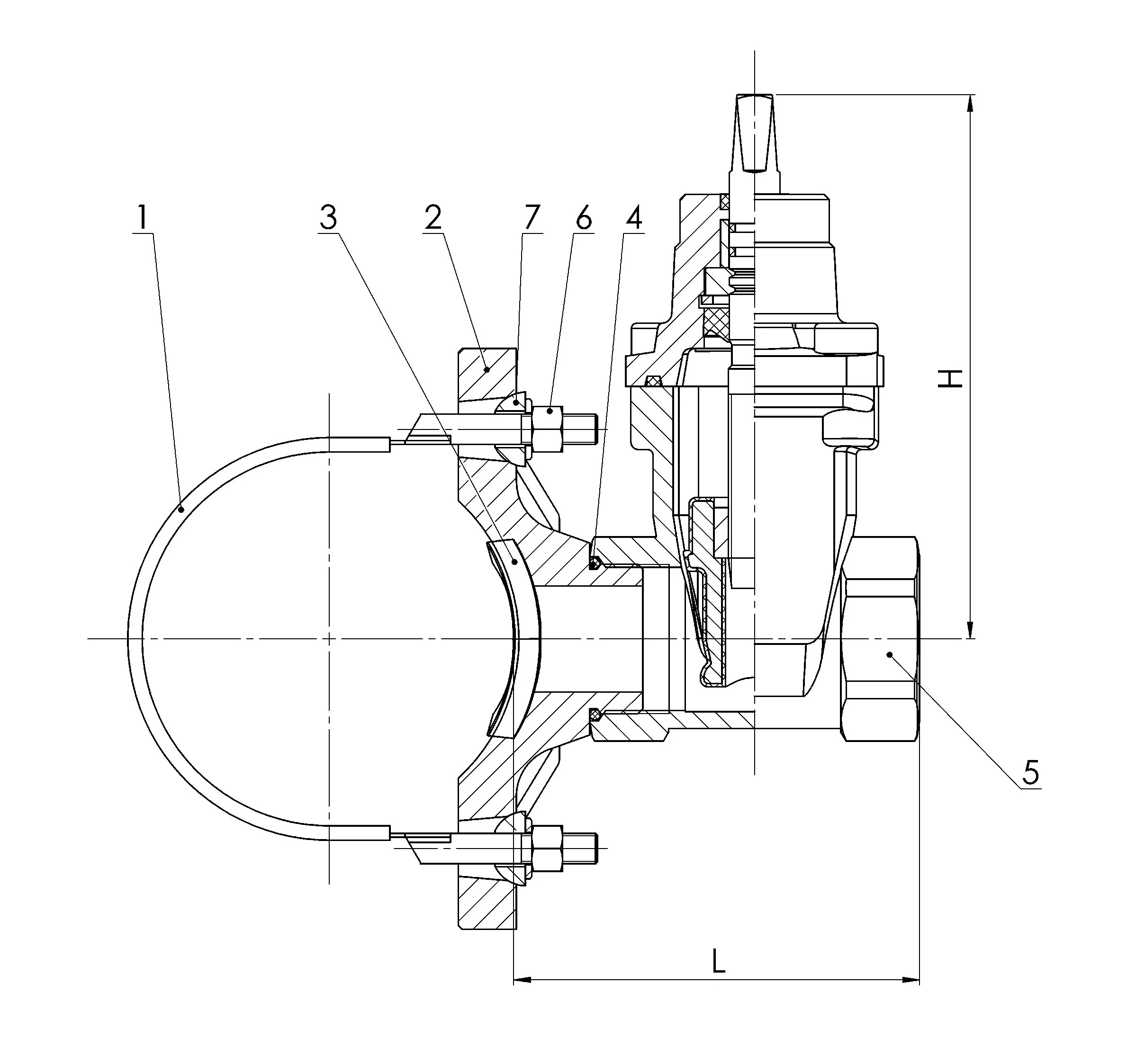

Wykaz
Obejma OH18N9, PN-EN 10088-1:2014- Korpus ZL250, EN-GJL250, PN-EN 1561:2012
- Uszczelka profilowa NKJ, atest HK/W/1135/01/2014
- Uszczelka typu "O" EPDM, atest HK/W/0713/01/2013
- Zasuwa PN-EN 1074-1:2002, korpus EN-GJS-500 lub EN-GJL 250
- Nakrętka cynkowana (opcjonalnie nierdzewna), PN-EN ISO 4032:2004
- Podkładka cynkowana (opcjonalnie nierdzewna), PN-EN ISO 887:2003
